沭陽110kV變電站地埋電纜外破監測

 使用單位為國家電網沭陽供電局有限公司輸電管理所。監測線路為110kV長工線，全長3.5km，為直接地埋的光電復合纜。其中從1.5km~2.7km的蕭山路沿線正處于路面拓寬施工狀態，存在重型施工車輛、沖擊鉆鉆孔、人工挖掘等外力破壞隱患。設備于2019年7月19日下午安裝調試完成，16時許設備開始運行，至今運行狀態良好。

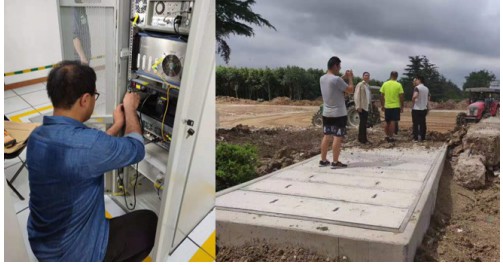

圖 2  沭陽110kV變電站地埋電纜外破監測

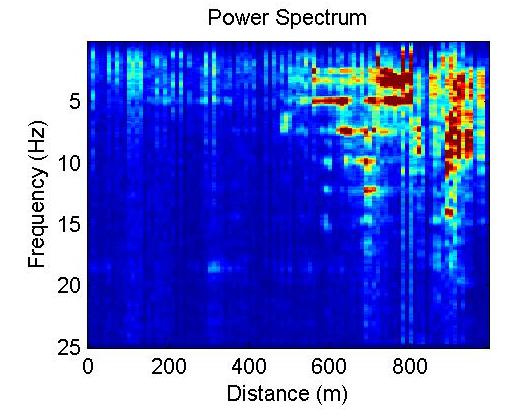

設備安裝當日16時43分至18時55分，系統累計提示2、3、4級預警共計15次。預警位置距離變電站2.4至2.6km，顯示為大范圍持續振動，振動頻率5Hz~20Hz，垂直距離5.5~12.5米。如圖14所示，判定為：大型機械對線纜管的持續抵近施工。通知相關人員趕赴現場，發現有包括鋪路機、挖掘機、壓路機等在內的多臺重型機械正在距離線纜10m范圍內進行路面開挖與復填作業。

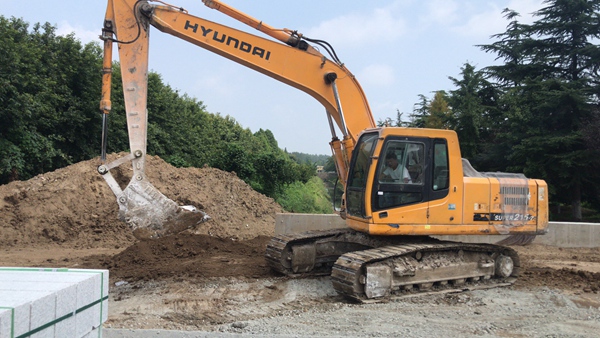

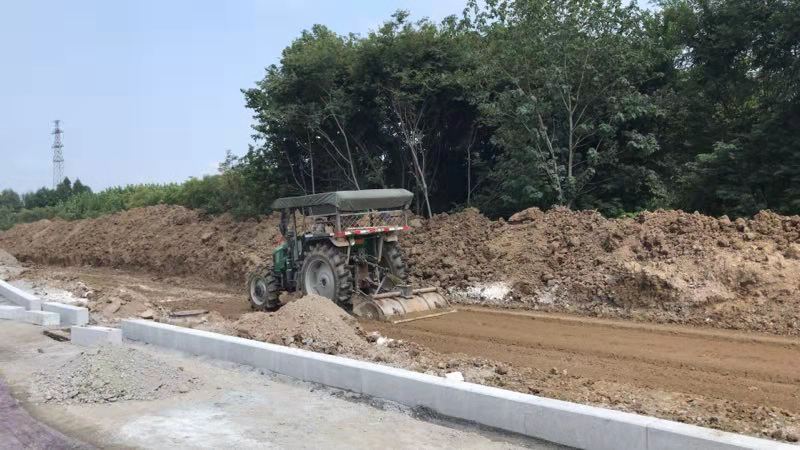

圖 3  沭陽110kV變電站地埋電纜周邊重型機械抵近施工事件

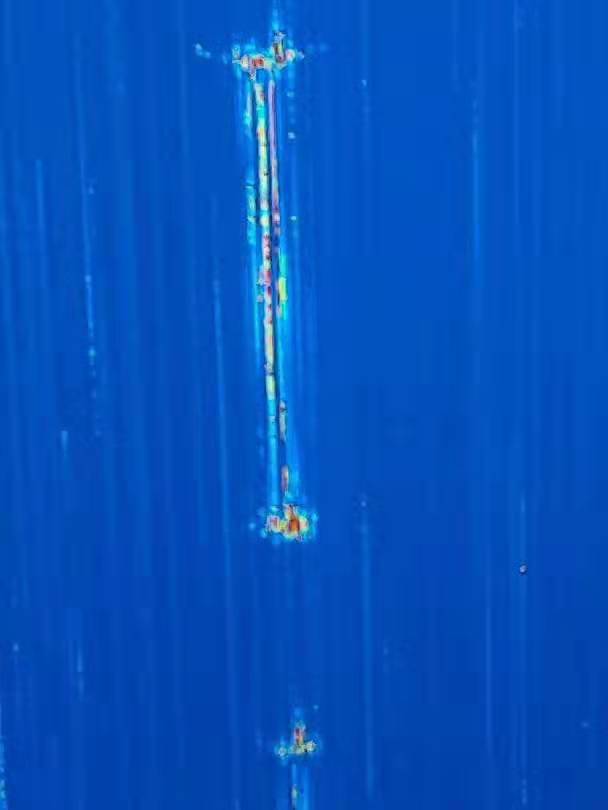

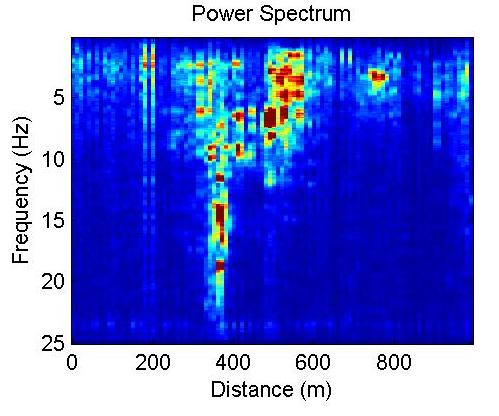

8月7日上午10時06分，系統提示1級預警多次。預警位置距離變電站2.4km，顯示為大范圍持續振動，振動頻率15Hz。

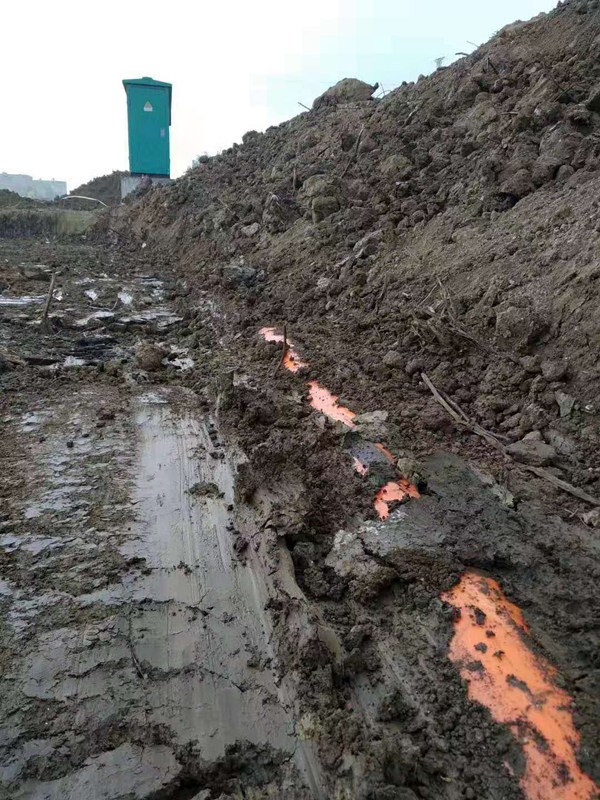

圖 4  沭陽110kV變電站地埋電纜受外破影響而暴露

如圖4所示，判定為：大型機械對線纜管的直接作業。通知相關人員趕赴現場，發現有重型機械正在進行污水溝挖掘作業，鏟斗直接作用于管道，且已徹底暴露地埋管道。

系統特點

l 無需停電安裝、無需沿線巡視、無需專人蹲守、無需盯監控屏

l 具備監測數據存儲能力（30天以上）；

l 能展示電纜線路通道的外破運維GIS地圖；

l 具備電纜線路通道的外破信息的即時展示；

l 具備電纜線路通道的外破預警推送功能；

l 支持外破監測系統數據導出。

l 系統支持遠程更新、配置與調試

l 通信具備遠程通信接口，網絡(luò )接口，同時可接入光纖傳輸單元以及局域網數據傳輸方式

技術指標

l 傳感光纖數量要求：每個電纜通道1芯

l 傳感光纖模式要求：?jiǎn)文９饫w

l 光纖接口：FC/APC

l 工作電源：AC220V/ 50HZ

l 功耗：<150W

l 單路監測距離：40km

l 監測線路數量：4

l 空間分辨率：10～50m

l 定位偏差：<50m

l 垂直振動感測距離（中型拖拉機底盤）：>35m

l 響應時間：<5s

l 事件識別類型：人工挖掘、風鎬等小型作業機械、夯機等大型作業機械

l 數據文件格式：CSV格式

l 數據訪問方式：B/S或C/S方式

l 通訊接口：WCDMA/CDMA2000/TD-SCDMA/GPRS/CDMA/SMS等無線通信接口；網絡(luò )接口（RJ-45），可接入光纖傳輸單元數據存儲方式：以數據庫或數據文件形式存儲

l 軟件運行環境：Windows 10
